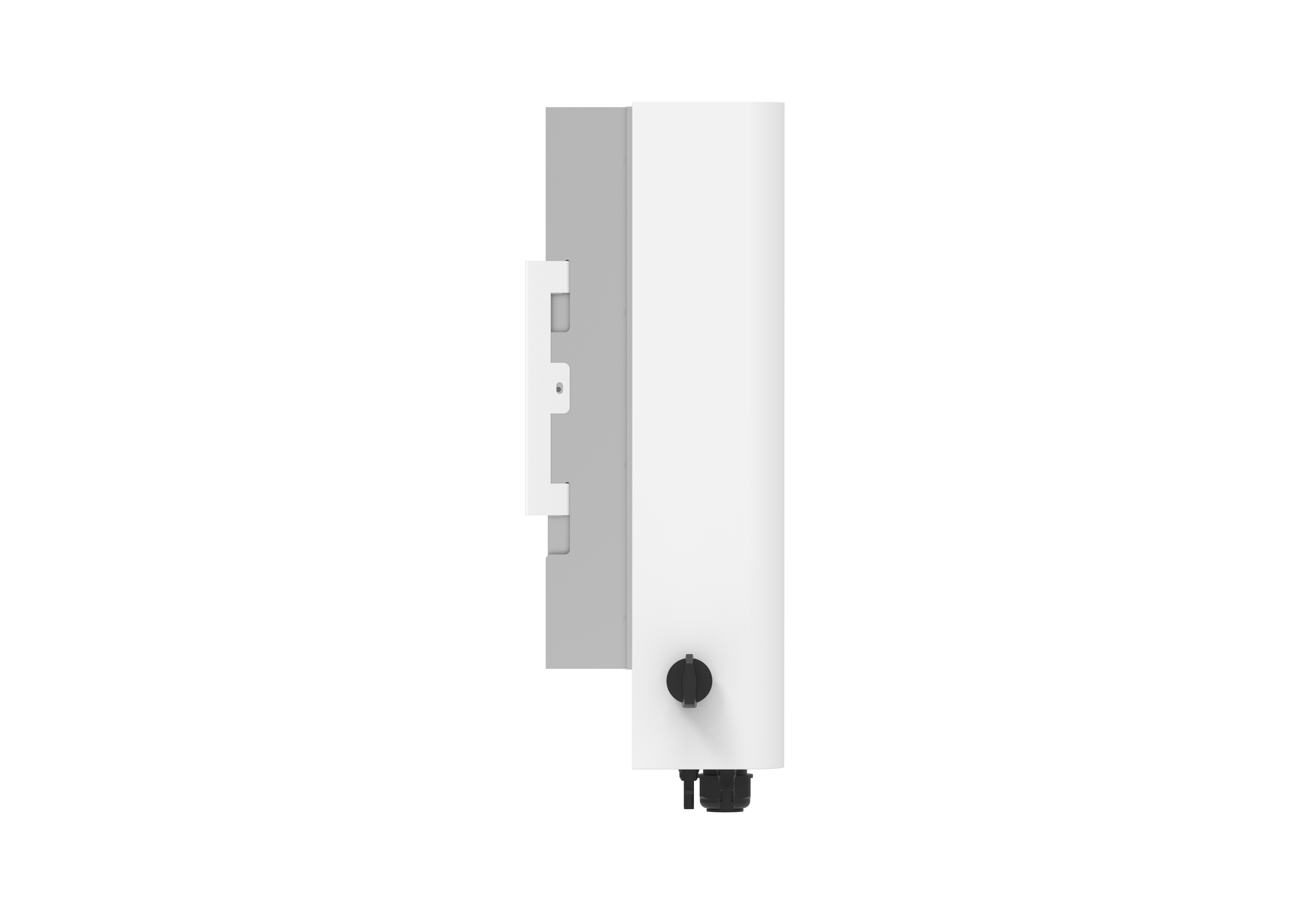

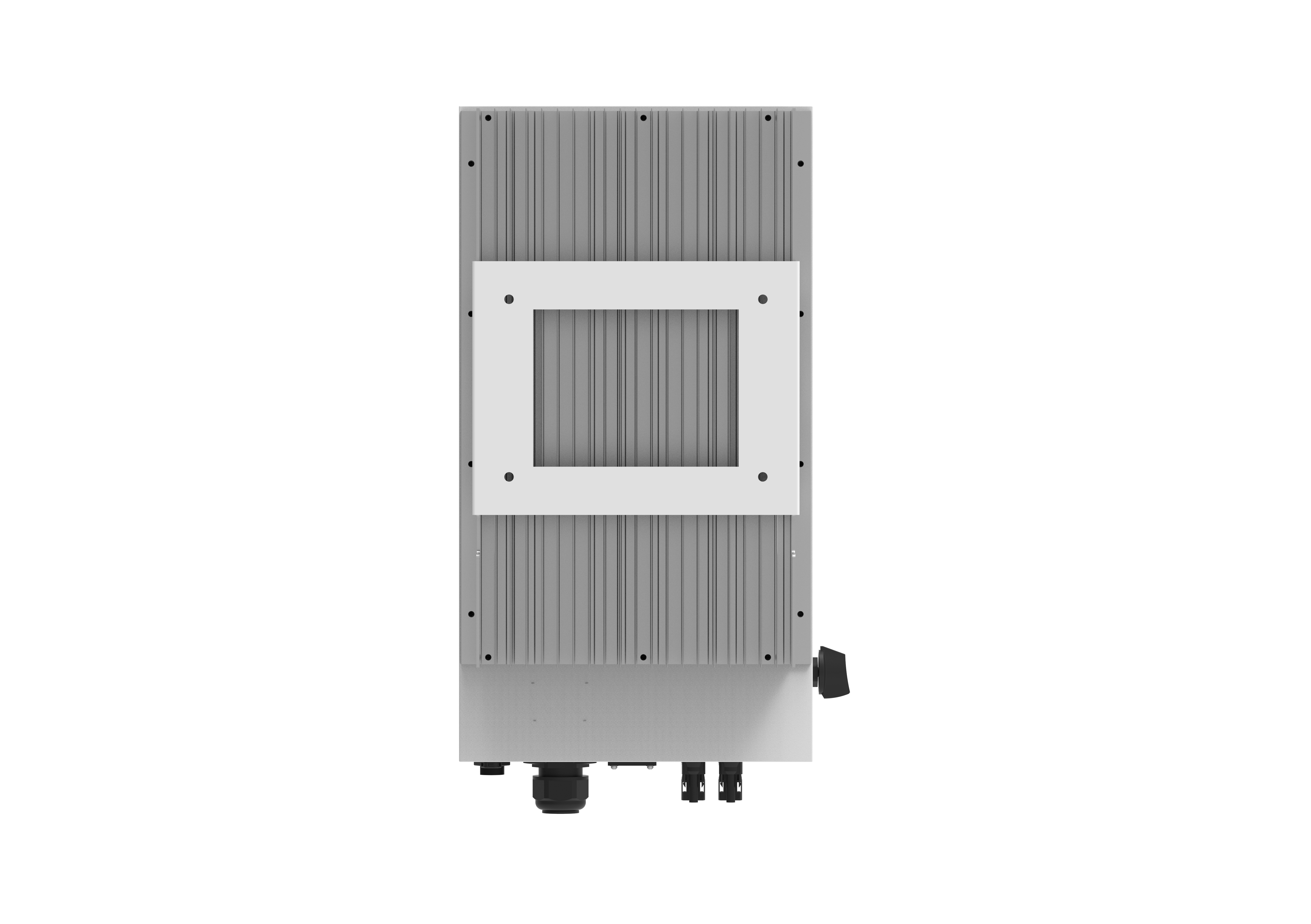

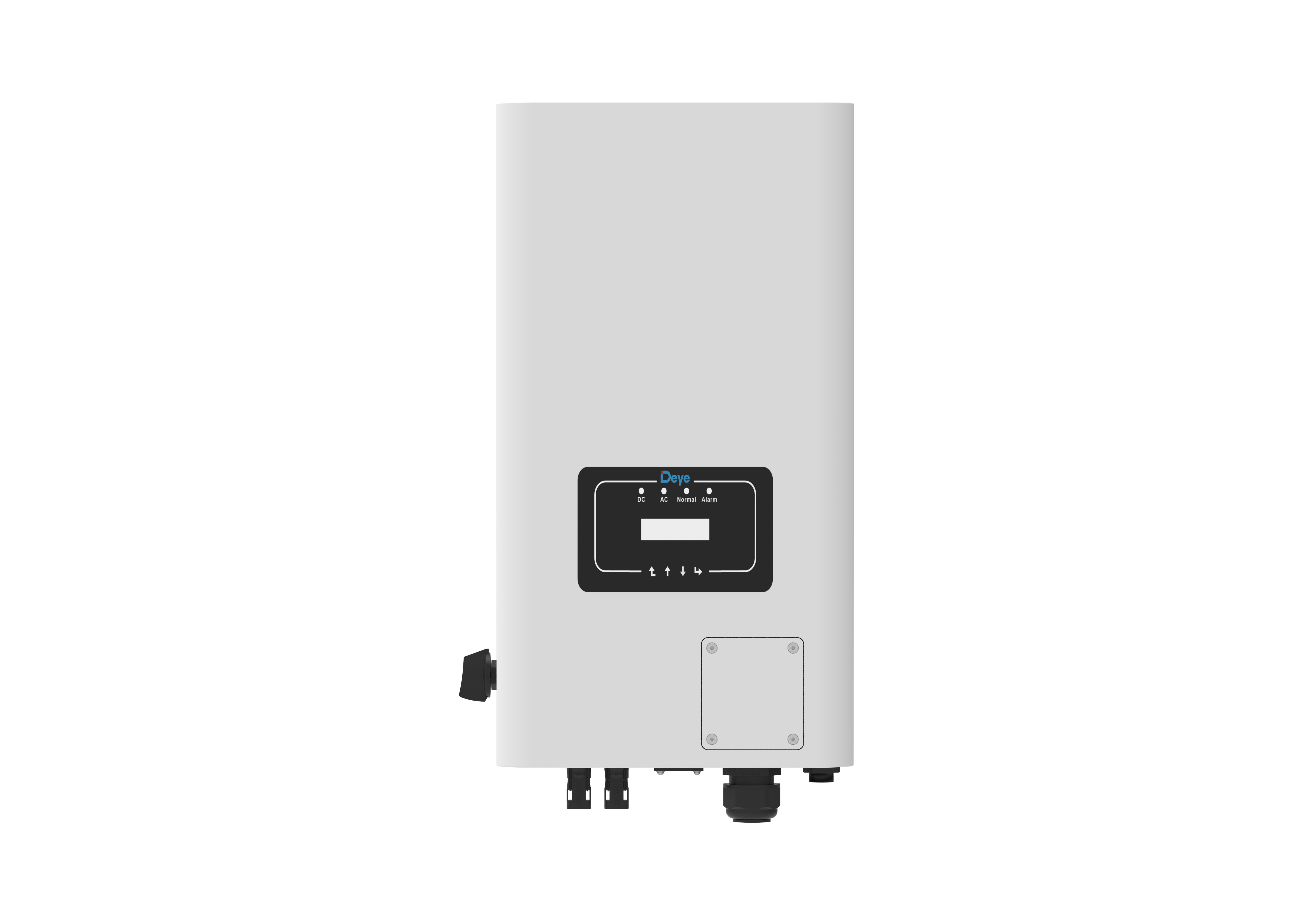

SUN-3/4/5/6/7/8/10/12/15K-G06P3-P | 3-15KW | Trzy fazy| 2MPPT inverter

Wyższe plony Bezpieczny i niezawodny Inteligentne Przyjazny dla użytkownika

Trójfazowy falownik łańcuchowy

SUN-3/4/5/6/7/8/10/12/15K-G06P3-P | 3-15KW | Trzy fazy| 2MPPT

Pobieranie arkusza danych
SUN-3/4/5/6/7/8/10/12/15K-G06P3-P | 3-15KW | Trzy fazy| 2MPPT.pdf
SUN-3/4/5/6/7/8/10/12/15K-G06P3-P | 3-15KW | Trzy fazy| 2MPPT inverter
SUN-3/4/5/6/7/8/10/12/15K-G06P3-P | 3-15KW | Trzy fazy| 2MPPT inverter

Trójfazowy falownik łańcuchowy

SUN-3/4/5/6/7/8/10/12/15K-G06P3-P | 3-15KW | Trzy fazy| 2MPPT

  • 2 MPP trakery, maks. sprawność do 98.3%.
  • Zastosowanie zerowego eksportu, zastosowanie VSG
  • Inteligentny monitoring (opcja)
  • Szeroki zakres napięcia wyjściowego
  • Funkcja anty-PID (opcjonalnie)

Specyfikacja techniczna

  • Modell SUN-3K-G06P3-EU-AM2-P1 SUN-4K-G06P3-EU-AM2-P1 SUN-5K-G06P3-EU-AM2-P1 SUN-6K-G06P3-EU-AM2-P1 SUN-7K-G06P3-EU-AM2-P1 SUN-8K-G06P3-EU-AM2-P1 SUN-9K-G6
    P3-EU-AM2
    -P1    		 SUN-10K-G06P3-EU-AM2-P1 SUN-12K-G06P3-EU-AM2-P1 SUN-15K-G06P3-EU-AM2-P1
    Wejście PV
    Maks. moc wejściowa PV (kW) 4.5 6 7.5 9 10.5 12 13.5 15 18 22.5
    Maks. napięcie wejściowe PV (V) 1100
    Napiecie startowe (V) 140
    Zakres napięcia pracy MPPT (V) 120-1000
    Znamionowe napięcie wejściowePV (V) 600
    Maks. prąd wejściowy (A) 20+20 20+26
    Maks. prąd zwarcia (A) 30+30 30+39
    Liczba MPPT/
    Liczba stringów MPPT    		 2/1+1 2/1+2
    Wyjście (AC)
    Znamionowa moc wyjściowa (kW) 3 4 5 6 7 8 9 10 12 15
    Maks. moc czynna (kW) 3.3 4.4 5.5 6.6 7.7 8.8 9.9 11 13.2 16.5
    Prad znamionowy wyjścia AC (A) 4.6/4.4 6.1/5.8 7.6/7.3 9.1/8.7 10.7/10.2 12.2/11.6 13.7/13.1 15.2/14.5 18.2/17.4 22.8/21.8
    Maks. prąd wyjściowy AC (A) 5/4.8 6.7/6.4 8.4/8 10/9.6 11.7/11.2 13.4/12.8 15/14.4 16.7/16 20/19.2 25/24
    Znam. napięcie wyjściowe/zakres (V) 220/380V, 230/400V  0.85Un-1.1Un
    Sposób przyłączenia do siec 3L/N/PE
    Znamionowa częstotliwość sieci (Hz) 50/45-55, 60/55-65
    Współczynnik mocy 0.8 wiodący do 0.8 opóźniony
    Całkowite zniekształcenie harmoniczne prądu THDi <3%
    Prąd wejściowy DC <0.5%ln
    Wydajność
    Maks. sprawność 98, 1% 98,2% 98,3% 98,5%
    Euro sprawność 97,5% 97,6% 97,8% 98%
    Wydajność MPPT >99%
    Zabezpieczenia
    Ochrona przed odwrotną polaryzacją DC Tak
    Zabezpieczenie nadprądowe wyjścia AC Tak
    Zabezpieczenie przepięciowe wyjścia AC Tak
    Ochrona przeciwzwarciowa AC Tak
    Ochrona temperaturowa Tak
    Monitorowanie rezystancji izolacji Tak
    Monitorowanie komponentów DC Tak
    Monitorowanie zwarcia doziemnego Tak
    Przerywacz obwodu awaryjnego łuku (AFCI)
    Opcjonalnie
    Monitorowanie parametrów sieci Tak
    Ochrona przed pracą wyspową Tak
    Wykrywanie awarii uziemienia Tak
    Ochrona przeciwprzepięciowa Tak
    Zabezpieczenie różnicowoprądowe (RCD) Tak
    Poziom ochrony przeciwprzepięciowej TYPE II(DC),TYPE II(AC)
    Komunikacja
    Interfejs komunikacyjny
    		 RS485/RS232
    Tryb monitorowania
    		 GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie)
    Dane ogólne
    Zakres temperatury roboczej (°C) -25 to +60℃, >45℃ obniżenie wartości znamionowych
    Dopuszczalna wilgotność otoczenia 0-100%
    Max. wys. instalacji (m) 4000m
    Poziom hałasu (dB) <45 dB (A)
    Poziom ochrony IP (IP) IP 65
    Architektura Beztransformatorowa
    Kategoria przepięciowa OVC II(DC), OVC III(AC)
    Rozmiar szafki ( szer.× wys.×gł. mm) 283×463×178 (Bez złącz i uchwytów montażowych）
    Waga (kg) 11
    Gwarancja 12 lat
    Typ chłodzenia Bierne Inteligentne chłodzenie powietrzne
    Norma przyłaczenia do siec IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, G98, G99, VDE-AR-N 4105
    Bezpieczenstwo EMC / Norma IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
